圓振動篩

圓振動篩概述：

圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。振動篩在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，是一種多層、高效的新型振動篩。

圓振動篩工作原理：

圓振動篩作為篩分機的一種，主要由于激振器不平衡重輪旋轉，產生徑向變化的離心慣性力（激振力），驅動篩箱，使篩子產生振動的一種篩分機械。篩框的運動軌跡為橢圓。篩上物料受篩面向上運動的作用力而被拋起，前進一段距離后，再落回篩面。如此反復進行，在從給料端向排料端運動的過程中完成篩分。通過改變配重的重量和位置可以調節振動篩的振幅。

圓振動篩結構組成：

隆中圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。

YA系列圓振動篩主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成。采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量大、壽命長、電耗低、噪音小。

YAX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

圓振動篩型號說明：

2 Y  A □  □

┬ ┬ ┬ ┬ ┬

│ │ │ │ │

│ │ │ │ └──────────　篩面長度dm

│ │ │ │

│ │ │ └───────────-　篩面寬度dm

│ │ │

│ │ └─────────────　軸偏心振動器

│ │

│ └──────────────-　圓振動

│

└────────────────　篩面層數（單層不寫）

圓振動篩工作特點：

① 采用塊偏心作為激振力，激振力強。

② 篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；

③ 采用輪胎聯軸器，柔性連接，運轉平穩；

④ 采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大、壽命長、電耗低、噪音小。

我廠生產的圓振動篩具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。

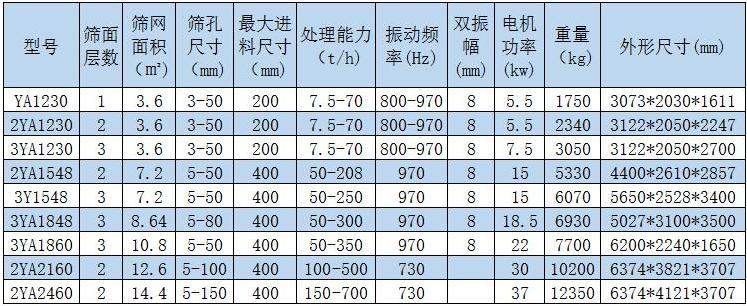

圓振動篩技術參數表

圓振動篩使用和維護：

振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。

YA系列圓振動篩選用須知：

1、篩機分單層和雙層，并有輕型和重型之分。

2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。

3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。

5、給科箱為選擇件，用戶如有要求，可供給料箱。

6、在選用時如有改變篩面傾角的要求，可另行設計。

7、基礎螺拴由用戶自備。
